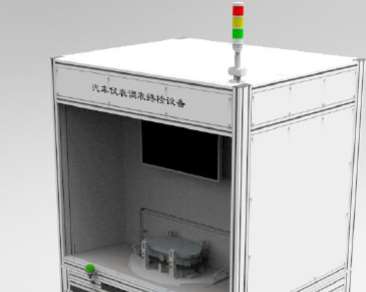

自動化檢測設備包括一個內部帶有檢測控制系統的電氣柜、一個在上部具有夾緊待檢測工件的夾緊區域的工件柜、一個用于輸入操作指令的輸入模塊、以及一個輸出檢測結果的輸出模塊。

　　自動檢測設備還包括設置在夾緊區域上方用于檢測待檢測工件的檢測裝置，檢測裝置包括檢測室，檢測室的前端設有開閉口，檢測室的內底面設有檢測控制系統控制多個氣缸，用于模擬人手的按鈕操作，檢測室還設置有若干能夠調節亮度和方向的光源。

　　工作柜設置在電柜的前面，檢測裝置還包括固定在電柜和工作柜上端的底板，底板上設有一從動力源，滑軌沿工件柜的方向延伸，檢測室通過滑軌滑動設置在底板上。

　　檢測室還包括用于固定多個氣缸的活動滑板，檢測裝置還包括設置在上方的圖像采集處理器工件柜，可通過檢測室前端設置的窗口對夾持在夾持區的工件進行圖像采集工作。
